PLC光分路器

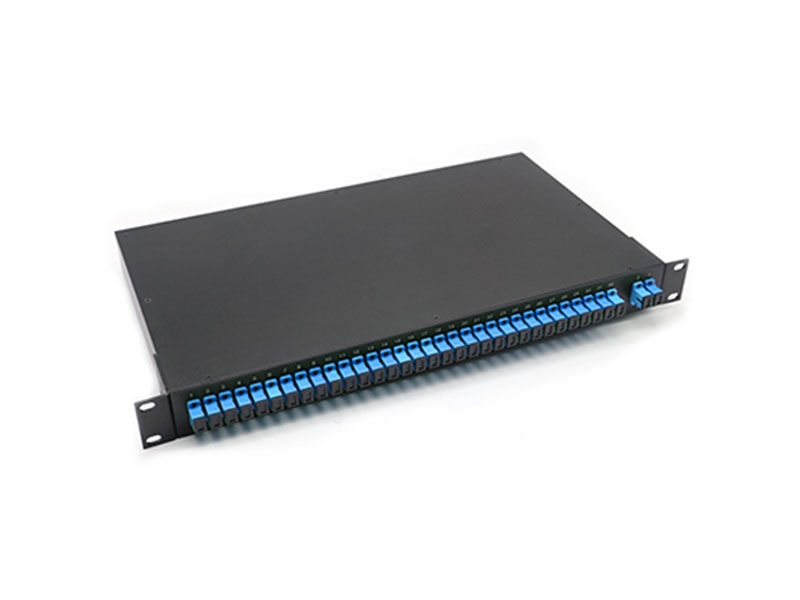

機架式PLC光分路器

平面波導型光分路器(PLC Splitter)是一種基于石英基板集成波導光功率分配器件,具有體積小,工作波長范圍寬.可靠性高,分光均勻性好等特點.特別適用于無源光網絡(EPON、BPON、GPON等)中連接局端和終端設備并實現光信號的分路.OPTONE可提供1xN和2xN全系列產品,并為客戶訂制適合各種場合的光分路器.所有產品均符合Telcordia GR-1209-CORE,Telcordia GR-1221-CORE.YD/T1117-2001等標準,并通過泰爾(TLC)產品認證.
    光分路器的作用：
    ●把一道主光源通過分路器把光分成1-N份的光路出去；
    ●是把1-N份的光路通過分路器合成為1束主光源回收。

    工作原理：
    在單模光纖傳導光信號的時候，光的能量并不完全是集中在纖芯中傳播，有少量是通過靠近纖芯的包層中傳播的，也就是說，在兩根光纖的纖芯足夠靠近的話，在一根光纖中傳輸?shù)墓獾哪鼍涂梢赃M入另外一根光纖，光信號在兩根光纖中得到重新的分配

    光分路器分類：
    ●裸纖式光分路器
    ●簡裝式光分路器
    ●盒式光分路器
    ●機架式光分路器
    ●托盤成端式光分路器
    ●托盤出纖式光分路器
    1xN PLC技術參數
    光纖通道數量 1×2 1×4 1×8 1×16 1×32 1×64
    光纖類型
    		 SMF -28e 或客戶指定
    工作波長 (nm) 1260~1650
    插入損耗(dB) (dB) 典型值 3.7 6.8 10.0 13.0 16.0 19.5
    最大值 4.0 7.2 10.5 13.5 16.9 21.0
    損耗均勻性 (dB) 最大值 0.4 0.6 0.8 1.2 1.5 2.5
    回波相關損耗 (dB) 最小值 50 50 50 50 50 50
    偏振相關損耗(dB) 最大值 0.2 0.2 0.3 0.3 0.3 0.4
    方向性 (dB) 最小值 55 55 55 55 55 55
    波長相關損耗(dB) 最大值 0.3 0.3 0.3 0.5 0.5 0.8
    溫度穩定性(-40～85 ℃) (dB) 最大值 0.5 0.5 0.5 0.8 0.8 1.0
    工作溫度 (℃) -40～85
    存儲溫度 (℃) -40～85

    注意 :
    1、以上參數均為常溫下測得，而且不含連接頭的數據
    2、加連接頭的參數在以上數據的基礎上加0.2dB，回波損耗≥55dB（APC），≥50dB（UPC）
    OPS XXX X XX XX X X

    O=OPTONE
    P=PLC
    S=Splitter
    端口數量
    104=1x4
    108=1x8
    ………
    164=1x64
    204=2x4
    ………
    264=2x64
    封裝形式
    1=裸纖
    2=盒式
    3=迷你
    4=機架
    光纖直徑
    09=0.9mm
    20=2.0mm
    30=3.0mm
    光纖長度
    12=1.2m
    15=1.5m
    XX=訂制
    進光連接頭類型
    0=None
    1=FC/UPC
    2=FC/APC
    3=SC/UPC
    4=SC/APC
    5=LC/UPC
    6=LC/APC
    出光連接頭類型
    0=None
    1=FC/UPC
    2=FC/APC
    3=SC/UPC
    4=SC/APC
    5=LC/UPC
    6=LC/APC
